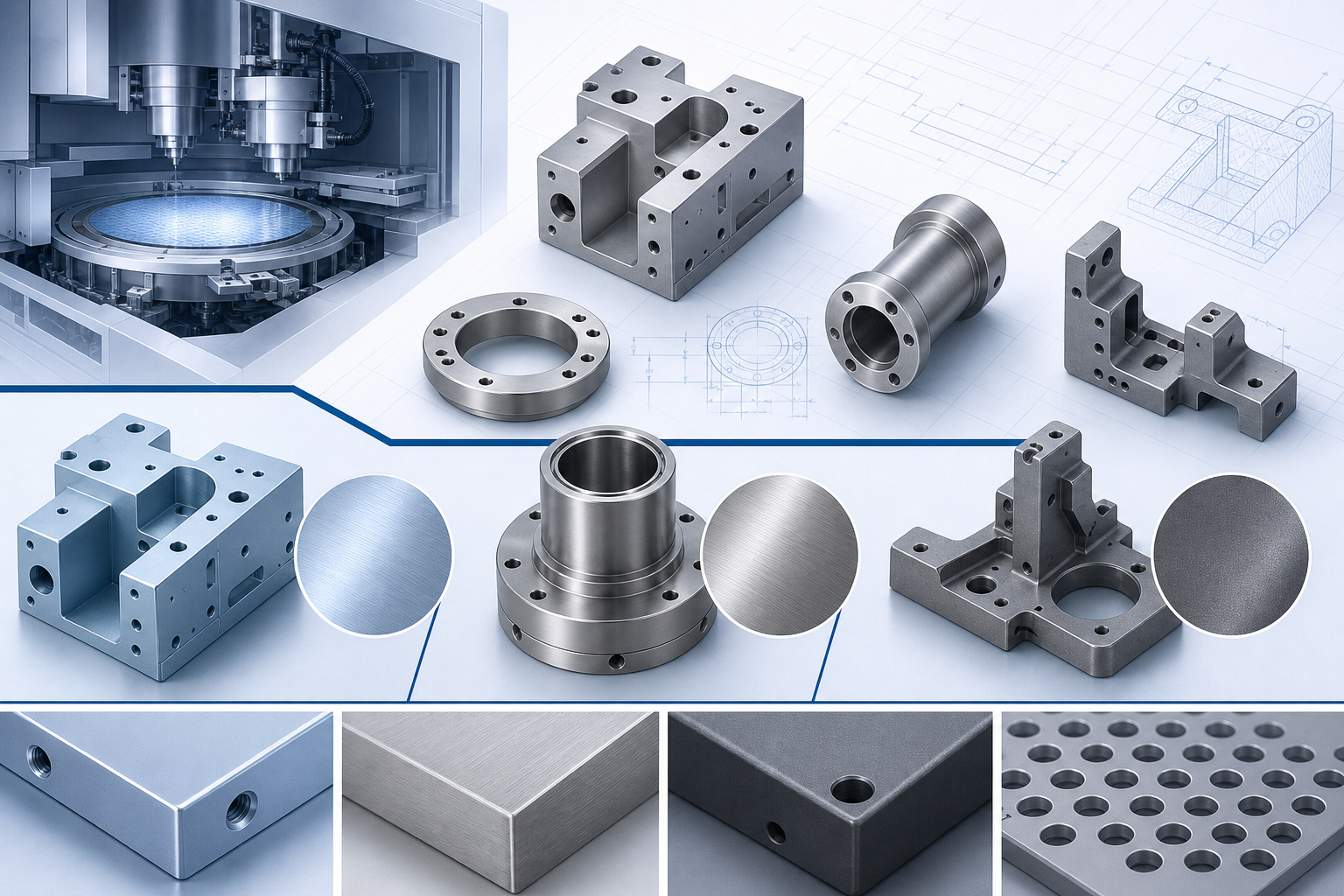

半導体製造装置の金属加工部品〜アルミ・SUS・チタンの使い分けと表面処理

半導体製造装置は、真空環境・腐食性ガス・高温プロセスといった極めて過酷な条件下で動作します。そのため、装置を構成する金属加工部品の材質選定は、装置の性能・寿命・歩留まりに直結する重要な設計判断です。アルミニウム合金（Al）・ステンレス鋼（SUS）・チタン合金（Ti）は、半導体製造装置の三大構造材料として広く使われていますが、それぞれ機械的特性・耐食性・アウトガス特性が大きく異なります。本記事では、設計エンジニアおよび保全エンジニアの視点から、各材料の特性比較、表面処理の選び方、装置への具体的な適用事例、そして選定時の実践的なポイントを体系的に解説します。

金属加工部品の基礎：アルミ・SUS・チタンの材料特性と種類

半導体製造装置において使用される金属加工部品を正しく選定するためには、まず各材料の基本特性を正確に理解することが不可欠です。以下に三材料の特性を整理します。

アルミニウム合金（Al）

アルミニウム合金は比重2.7と軽量で、熱伝導率が高く（約150〜200 W/m·K）、機械加工性に優れるため、半導体装置の筐体・チャンバー壁・搬送系部品に広く採用されています。半導体用途では主にA5052、A6061、A7075が使われます。A6061は強度と加工性のバランスが良く、チャンバー構造体に最も多用されます。A5052は耐食性に優れ、配管類や薄肉パネルに適しています。A7075は高強度が必要な可動部品に使われますが、耐食性は比較的低いため表面処理が必須です。

アルミニウムの最大の課題は、フッ素系・塩素系腐食性ガスに対する耐食性の低さです。このため、後述するアルマイト処理（陽極酸化処理）や特殊コーティングが必要になります。

ステンレス鋼（SUS）

ステンレス鋼は耐食性・強度・耐熱性のバランスに優れた万能材料です。半導体装置では主にSUS304、SUS316L、SUS630が用いられます。SUS316Lは炭素含有量を低減（0.03%以下）した低炭素グレードであり、溶接部の耐食性が高く、超高真空（UHV）チャンバーや配管系統に最適です。SUS304は汎用性が高く、外装パネルや非腐食環境の構造部品に使われます。SUS630（17-4PH）は析出硬化型で高強度が得られ、精密ロボットアームや高負荷のシャフト類に採用されます。

SUSの欠点は比重が約7.9と重いこと、熱伝導率がアルミの約1/10（16 W/m·K程度）と低いことです。熱管理が必要な部位では設計上の工夫が求められます。なお、磁性を持つSUS430などはウェハ搬送系への適用を避ける必要があります。

チタン合金（Ti）

チタン合金は比重4.5と鉄の約半分でありながら、SUSに匹敵する高強度を持ちます。熱膨張係数がSUSに近く（約8.6×10⁻⁶/K）、異種材との接合部での熱応力問題が生じにくい点も利点です。最大の特長は卓越した耐食性で、フッ酸を除く多くの酸・アルカリ・ハロゲン系ガスに対して強い耐性を示します。半導体装置では純チタン（Grade 1〜4）およびTi-6Al-4V（Grade 5）が主に使用されます。

チタンの課題は加工性の悪さ（比切削抵抗が高く、工具寿命が短い）とコストの高さです。また、ガス放出（アウトガス）特性については、適切な表面処理と洗浄処理を施すことで十分なレベルに管理できます。

半導体製造装置への応用：プロセス別の部品適用事例

各材料の特性を踏まえ、実際の半導体製造装置においてどのように使い分けられているかを、主要プロセス装置ごとに解説します。

CVD（化学気相堆積）装置

CVD装置のチャンバー本体には、熱伝導性と軽量性を重視してアルミニウム合金（A6061）が多用されます。チャンバー内壁には陽極酸化処理（アルマイト）を施し、反応性ガスによる腐食を防止します。シャワーヘッドやガスラインには、高純度・低アウトガス特性が要求されるためSUS316Lが選ばれます。高温プロセス（500℃以上）が必要なホットウォールCVDでは、チタン合金またはインコネルが使用される場合もあります。

エッチング装置（ドライエッチング・ウェットエッチング）

ドライエッチング装置はフッ素系・塩素系の腐食性プラズマを使用するため、最も厳しい耐食性が要求されます。チャンバー内面にはアルマイト処理アルミまたはアルミナ溶射コーティングが施されます。フォーカスリングやシールドリングにはチタン合金が採用されるケースも増えています。プラズマに直接さらされるチャンバーリッドには、陽極酸化処理アルミまたはイットリア（Y₂O₃）溶射コーティングが施されたアルミが標準的です。ウェットエッチング装置の配管系統には、フッ酸耐性が必要な場合はチタン、その他の薬液にはSUS316Lが使われます。

PVD（物理気相堆積）・スパッタ装置

スパッタ装置のターゲット支持部材・バッキングプレートには、熱伝導性が重要なためアルミ合金（A6061）またはモリブデンが使われます。チャンバー壁はSUS316Lが標準で、超高真空対応のため電解研磨（EP処理）を施します。磁場を利用するマグネトロンスパッタでは、非磁性材料であるアルミやSUS304（非磁性化処理品）が選ばれます。

イオン注入装置・イオンビーム装置

イオン注入装置の真空ラインには超高真空（UHV、10⁻⁹ Pa以下）が要求されます。電解研磨処理されたSUS316Lが標準材料で、内面粗さRa 0.1μm以下が求められます。ビームライン構成部品の一部にはチタンが使われ、優れた非磁性特性と耐食性が評価されています。

表面処理の種類と選定

金属加工部品の性能は表面処理によって大きく向上します。代表的な処理を以下に整理します。

アルマイト処理（陽極酸化処理）：アルミ表面に緻密な酸化アルミ（Al₂O₃）皮膜を形成。硬質アルマイト（膜厚50〜100μm）は耐摩耗性・耐食性が高く、チャンバー内壁に使われます。

電解研磨（EP処理）：SUS表面を電解液中で電気化学的に溶解・平滑化。表面粗さRa 0.1〜0.4μmが達成でき、アウトガス低減・清浄性向上に効果的です。UHV用チャンバー・配管の標準処理です。

不動態化処理（パッシベーション）：SUSをクロム酸または硝酸溶液に浸漬し、表面の不動態皮膜（Cr₂O₃）を強化。耐食性を大幅に改善します。

イットリア溶射（Y₂O₃コーティング）：アルミ基材上にイットリアを溶射。プラズマ耐性が極めて高く、フッ素系プラズマに対する耐食性はアルマイトの数倍以上。高価ですが先端エッチング装置では標準化が進んでいます。

DLCコーティング（ダイヤモンドライクカーボン）：チタンやSUSの摺動部品への適用で、耐摩耗性・低摩擦係数を実現。搬送ロボットのガイドシャフトなどに採用されます。

主要メーカー：金属加工部品の設計・製造で実績のあるサプライヤー

半導体製造装置向け金属加工部品のサプライヤー選定は、品質・納期・トレーサビリティの面で装置メーカーにとって重要な調達課題です。以下に主要メーカー・分野を紹介します。

国内主要メーカー

神戸製鋼所（Kobe Steel）：半導体装置向けアルミ合金材料（A5052、A6061等）の高品質ミルを供給。不純物管理と均質性で定評があります。

大同特殊鋼：SUS316L・SUS304の半導体グレード材料と析出硬化系ステンレスを供給。真空溶解・電子ビーム再溶解など高純度製法で実績があります。

住友チタニウム（現：大阪チタニウムテクノロジーズ）：半導体装置向け高純度チタン素材のトップサプライヤー。スパッタターゲット用チタンでも世界トップクラスのシェアを持ちます。

日本精工（NSK）・THK：搬送ロボット向けリニアガイド・ボールねじの高真空グレード品を製造。SUS・チタン材を使用した非磁性・低アウトガス仕様品を提供しています。

東海バネ工業・日本発条：真空環境対応の高精度スプリング・板ばね部品を製造。SUS316Lや特殊合金を使用した高信頼性製品を供給。

海外主要メーカー

ATI（Allegheny Technologies）：航空・半導体向けチタン合金およびニッケル合金の世界的サプライヤー。Ti-6Al-4Vの精密鍛造・加工品で実績があります。

Precision Castparts（PCC）：SUS・チタン精密鋳造部品の世界最大手。複雑形状部品への対応力が強みです。

選定ポイント：設計・保全エンジニアが押さえるべき実践的判断基準

設計段階での材料・表面処理の選定ミスは、装置のダウンタイム増加・パーティクル問題・ウェハ汚染につながる重大リスクです。以下に実践的な選定基準を整理します。

1. プロセスガス・薬液との適合性確認

選定の第一ステップは、使用環境の化学的侵食因子の特定です。フッ素系ガス（NF₃・CF₄・SF₆・HF）環境では、アルミ＋アルマイトまたはイットリアコーティングを基本とし、液相フッ酸ではチタンまたはPTFEライニングを検討します。塩素系ガス（Cl₂・HCl）では表面処理済みアルミまたはSUS316Lが基本選択肢です。

2. 真空度とアウトガス要件

UHV環境（10⁻⁸ Pa以下）では、アウトガスレート最小化が最優先事項です。SUS316L電解研磨品は10⁻¹¹ Pa·m³/s·cm²レベルのアウトガスレートが達成でき、UHVの標準材料です。アルミは適切な表面処理と真空ベーク（150〜200℃）により十分なアウトガス特性が得られます。チタンも酸化皮膜の安定性が高く、HVおよびUHV用途に使用可能です。

3. 熱管理・熱応力への対応

異種材料を組み合わせる部位では、熱膨張係数（CTE）の差異に注意が必要です。アルミ（23×10⁻⁶/K）とSUS（17×10⁻⁶/K）の組み合わせでは、温度変化が大きい場合に締結部への応力集中が問題となります。チタン（8.6×10⁻⁶/K）はSUSと近似しており、異種材結合設計において有利な場面があります。熱伝導率については、放熱が重要な部位ではアルミが圧倒的に有利です。

4. パーティクル・汚染リスクの管理

保全エンジニアの観点では、部品の摺動・締結部からのパーティクル発生を最小化する材料・処理の選定が重要です。アルマイト皮膜は硬いため耐摩耗性が高い一方、欠けやすい側面があり、ネジ穴周辺の処理に注意が必要です。DLCコーティングは低摩擦と耐摩耗の両立に有効で、搬送系の精密部品に適用が広がっています。

5. コスト・調達性・リードタイムのバランス

材料コストはアルミ＜SUS＜チタンの順に高くなります。加工費もチタンは難削材のため高コストになります。保全部品として在庫管理が必要な場合は、汎用性の高いSUS316L・A6061を標準化し、チタンやイットリアコーティング部品は計画的に調達することが合理的です。

6. 洗浄・再生処理への適合性

保全サイクルにおける部品の洗浄・再生コストも選定要素です。アルマイト処理アルミはエッチングによるアルマイト再処理が可能で、チャンバー部品のリユースに対応できます。SUS電解研磨品は超純水洗浄・薬液洗浄後に再パッシベーション処理を施すことで清浄度が回復します。

FAQ：よくある質問

Q1. アルミとSUSはどちらがチャンバー材料として優れていますか？

一概にどちらが優れているとは言えず、用途によって異なります。軽量・高熱伝導・加工性を重視するならアルミ（A6061＋アルマイト）が適しています。超高真空・高耐食性・高強度が求められる場合はSUS316L（電解研磨）が有利です。多くの装置では両材料を部位ごとに使い分けるハイブリッド設計が採用されています。

Q2. チタンは半導体装置のどのような部品に使われますか？

チタンは主に、フッ酸系薬液配管・ウェットエッチング装置の接液部品・スパッタターゲットのバッキングプレート・イオン注入装置のビームライン構成部品・ドライエッチング装置のシールドリングなどに使用されます。耐食性と軽量高強度が要求される部位で特に有効です。

Q3. アルマイト処理とイットリア溶射はどのように使い分けますか？

アルマイト処理は低コストで標準的な耐食処理として広く使われますが、フッ素プラズマ下での消耗が比較的速いです。イットリア（Y₂O₃）溶射はプラズマ耐性がアルマイトの数倍以上あり、先端エッチング装置のチャンバーリッドなど高負荷部位に適用されますが、コストは高くなります。プロセス条件の厳しさとコスト許容度で使い分けるのが現実的です。

Q4. SUS316とSUS316Lの違いは何ですか？半導体装置ではどちらを選ぶべきですか？

SUS316LはSUS316の低炭素版（C≦0.03%）で、溶接時の鋭敏化（粒界腐食）を防止できます。半導体装置では溶接箇所が多く、溶接後の耐食性維持が重要なため、原則としてSUS316Lを選定してください。特に真空配管・チャンバー組立では316Lが業界標準です。

Q5. 保全時に金属部品の材質を現場で確認する方法はありますか？

現場での簡易確認にはいくつかの方法があります。磁石による確認（SUS304は弱磁性、SUS316は非磁性、アルミ・チタンは非磁性）、打音による判別（アルミは軽い金属音、SUSは重い響き）、比重計測（寸法が既知の場合）が有効です。確実な判別には蛍光X線分析（XRF）装置の持ち込み計測が推奨されます。図面・部品台帳のトレーサビリティ管理が最も確実な手段です。

まとめ：材料選定の最適化が装置信頼性を左右する

半導体製造装置の金属加工部品における材料選定は、アルミ・SUS・チタンそれぞれの特性を正しく理解した上で、プロセス環境・真空度・熱管理・コスト・保全性を総合的に判断する必要があります。

設計段階では「軽量・熱伝導重視→アルミ＋表面処理」「汎用耐食・高真空→SUS316L電解研磨」「難腐食環境・軽量高強度→チタン」という基本的な使い分けを軸に、部位ごとに最適な組み合わせを選定することが重要です。表面処理についても、アルマイト・電解研磨・イットリアコーティング・DLCなど選択肢の特性差を理解し、プロセス条件と整合した処理を選ぶことが装置の長寿命化とパーティクル抑制に直結します。

保全エンジニアの観点からは、部品のトレーサビリティ管理・洗浄・再生処理の標準化・在庫管理の合理化も含めた材料戦略を持つことが、装置ダウンタイム最小化と保全コスト削減につながります。技術進化が続く半導体プロセスに対応するため、材料・表面処理技術のアップデートを継続的に行うことが今後ますます重要になるでしょう。

最終更新日：2026年5月
