半導体デバイスの微細化と高性能化が進む中で、製造プロセスの高度な品質管理と材料理解がこれまで以上に求められています。
その中心に位置するのが、「分析評価技術」です。
分析評価は、デバイス表面や内部構造の観察、材料中の元素・不純物の定量、膜厚や密着性の評価、さらに熱的・機械的安定性や信頼性寿命の把握など、幅広い目的で活用されます。
これらの技術は、製造現場におけるトラブル解析や材料開発だけでなく、研究教育の基礎としても重要な役割を担っています。

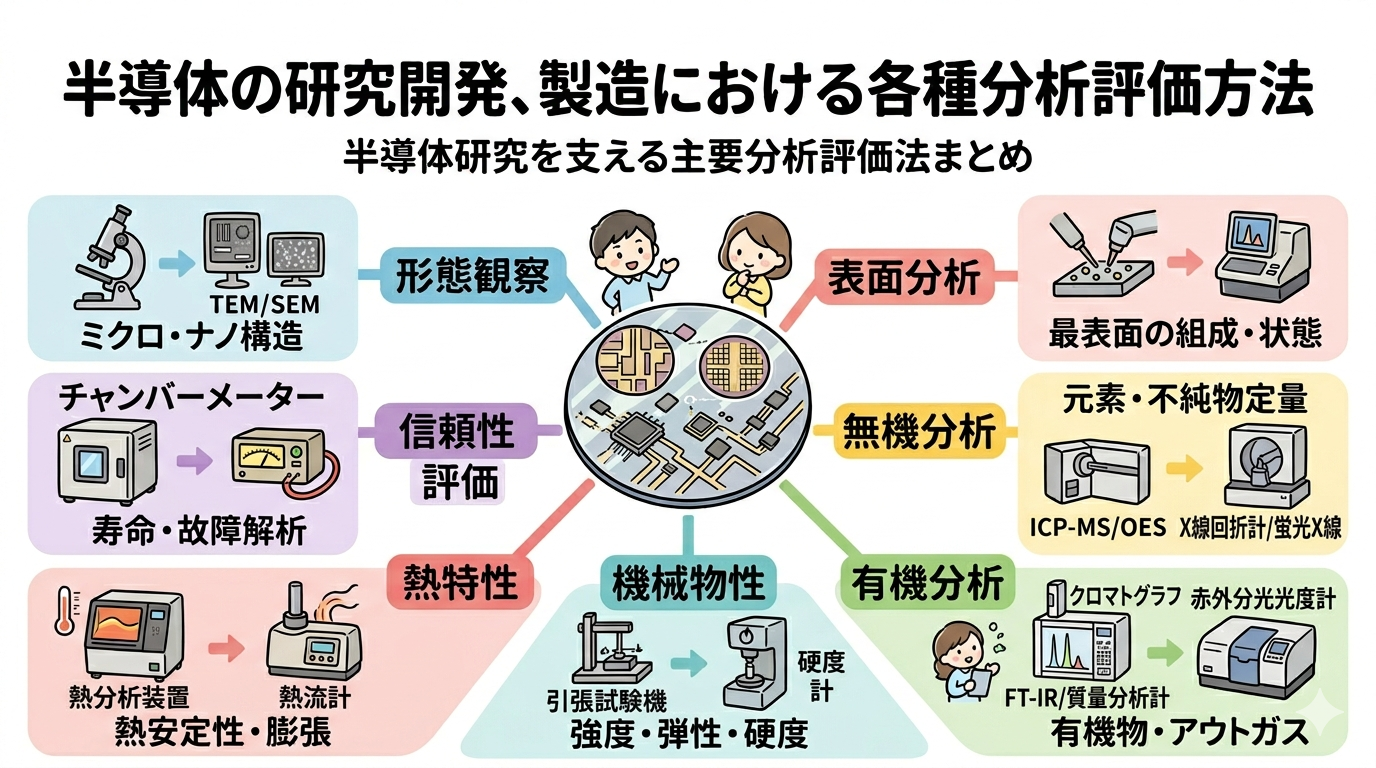

本記事では、半導体分野で利用される主要な分析評価手法を７つのカテゴリ（形態観察、表面分析、無機分析、有機分析、機械物性、熱特性、信頼性評価）に分け、原理と分析対象、そして実務での具体的用途をわかりやすく整理しました。
各技術の特徴を理解し適切に組み合わせることで、半導体デバイスの高品質化と信頼性向上に直結する知見を得ることができます。
形態観察
半導体製造において、ナノスケールの構造や欠陥を正確に把握することは、デバイス性能の向上に不可欠です。形態観察技術は、トランジスタ、絶縁膜、金属配線などの微細構造を直接見るための重要な分析手法群です。これらの手法は、プロセス開発・材料評価・故障解析など、半導体研究開発のあらゆる場面で利用されています。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| 透過型電子顕微鏡 (TEM) | 電子線を試料に透過させて得られる像を観察し、原子レベルの構造解析を行う。 | シリコン結晶の欠陥構造、ゲート酸化膜の厚さ評価、ナノ粒子の分散状態、微細配線部の断面解析。 |
| 走査型電子顕微鏡 (SEM) | 電子線を試料表面に走査し、放出される二次電子を検出して表面形状や微細構造を可視化する。 | 配線パターンの形状確認、フォトレジスト残渣の観察、実装基板の表面解析、MEMS素子の形態評価。 |
| X線顕微鏡 | X線を透過させることで非破壊的に内部構造を可視化する。材料内部の密度変化や欠陥を検出可能。 | パッケージ内部ボイド、はんだ接合部のクラック、チップ内部配線の断線、封止樹脂内異物。 |
| 共焦点レーザー顕微鏡 | 共焦点光学系を用いて試料表面の高さ情報を取得し、高分解能3D形状を観察する。 | ウエハ表面の粗さ測定、エッチング痕の深さ評価、薄膜の段差解析、ポリシング後の欠陥観察。 |
これらの形態観察技術は、半導体製造工程の中で「欠陥要因の早期発見」や「材料品質の定量評価」に大きく寄与します。 たとえば、TEMはナノスケールの結晶欠陥解析に、SEMはプロセス後の表面洗浄性評価に、共焦点レーザー顕微鏡はウェーハ平坦性の評価に用いられます。 近年では、これらの技術を組み合わせる多次元解析（ハイブリッド観察）が進み、製造現場でのリアルタイム評価も可能になりつつあります。
表面分析
半導体デバイスの性能や信頼性を左右する要因の多くは、「表面」や「界面」に存在します。製膜、エッチング、洗浄、接合などの各工程で、わずか数ナノメートルの汚染や酸化状態変化がデバイス特性に大きく影響するため、表面分析は最も重要な評価カテゴリの一つです。
表面分析技術では、試料の最表面数原子層からの情報を取得し、元素組成・化学結合状態・不純物分布を可視化します。以下に代表的な分析手法の原理と用途を具体例とともにまとめます。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| X線光電子分光法 (XPS) | X線を試料に照射し、放出される光電子の運動エネルギーを測定して表面の元素組成や化学結合状態を明らかにする。 | ゲート酸化膜の化学状態（SiO2 / SiON）、金属薄膜表面の酸化層、ALD膜の成膜品質評価、樹脂表面の酸素官能基検出。 |
| 飛行時間型二次イオン質量分析法 (TOF-SIMS) | イオンビームを試料に照射し、放出される二次イオンの質量を測定。深さ方向の元素分布を高感度で解析可能。 | 界面汚染層中のフッ素・炭素不純物、バリアメタル層の拡散、デバイス構造中のドーパント分布、封止樹脂中の有機添加剤。 |
| オージェ電子分光法 (AES) | 電子線照射によって放出されるオージェ電子を測定し、表面組成と元素分布をマッピングする。 | 金属配線表面の酸化・窒化状態、配線接合の界面分析、エッチング後残渣の検出、薄膜積層構造の解析。 |
| 原子間力顕微鏡 (AFM) | ナノスケールの探針を試料表面に近づけ、原子間力の変化を検出して三次元的な表面形状を測定する。 | CMP（化学機械研磨）後の表面粗さ、絶縁膜表面の粒径分布、ポリシング欠陥、レジスト剥離後のトポグラフィー評価。 |
| レーザーラマン分光法 | レーザー光を照射して得られるラマン散乱スペクトルを解析し、分子構造や結晶相を非破壊で評価する。 | Si結晶の応力分布、グラフェンやMoS2など2D材料の層数・結晶性、炭化膜や残留有機汚染の識別。 |
| エリプソメトリー (分光エリプソメトリ) | 偏光の変化を解析して薄膜の厚さ・屈折率・吸収係数を非接触で測定する。 | 酸化膜・窒化膜の成膜厚さ、光学特性、ALDプロセスモニタリング、有機パッシベーション層の評価。 |
これらの表面分析手法を組み合わせることで、化学状態と形態情報を相互に検証できます。 例えば、XPSで酸化状態を特定した箇所を、AFMで形状解析することで、表面処理の効果を定量的に評価可能です。 また、TOF-SIMSの深さプロファイル分析とAESマッピングを併用すれば、界面不純物の起源追跡や層間拡散の把握も行えます。 近年は、装置の高感度化やクリーン評価技術の進化により、原子数個レベルの汚染検出も可能になっています。これにより、半導体製造における欠陥低減・歩留り向上・信頼性確保のための強力なツールとして、表面分析技術の重要性がさらに高まっています。
無機分析
半導体デバイスを構成する材料は、シリコンや化合物半導体（GaAs、GaNなど）に加え、金属配線材料（Cu、Al）、絶縁膜（SiO₂、Si₃N₄）、さらには微量の不純物元素まで多岐にわたります。
それらの元素組成・結晶構造・配向性・不純物濃度を定量・定性するために用いられるのが「無機分析」技術です。目視や形態観察では得られない内部構造や元素情報を精密に捉えることで、材料開発・品質保証・故障解析に直結する知見が得られます。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| 誘導結合プラズマ質量分析法 (ICP-MS) | 高温プラズマによって試料を原子化・イオン化し、生成したイオンを質量分析器で検出して高感度に元素を定量する。 | 超高純度シリコン中の金属不純物（Fe, Cu, Ni 等）、洗浄薬液中の残留金属、スラリー中の微量汚染、薄膜堆積材料の不純物分析。 |
| 誘導結合プラズマ発光分光分析法 (ICP-OES) | プラズマから放出される元素固有の発光スペクトルを測定し、主要元素や微量元素の濃度を定量する。 | めっき液中の金属濃度モニタリング、化学機械研磨(CMP)スラリーの金属残渣、プロセス中の元素混入評価。 |
| X線回折法 (XRD) | 結晶にX線を照射し、回折パターンを解析して結晶構造・配向性・格子定数を評価する。 | 多結晶Si薄膜の配向分析、化合物半導体(GaN, AlGaN)の結晶性確認、応力測定、絶縁膜中の結晶相変化検出。 |
| 蛍光X線分析法 (XRF) | X線照射により放出される元素特有の蛍光X線を測定して組成を特定する。 | ウェーハ上金属膜の膜厚・組成評価、めっき膜中の不純物検出、封止材・リードフレーム中の有害元素分析（Pb, Cdなど）。 |
| 電子線マイクロアナライザー (EPMA) | 電子線照射による特性X線を検出し、試料中の元素分布を高空間分解能でマッピングする。 | 配線断面中の元素分布、接合部界面の拡散分析、パーティクル汚染の元素同定、酸化層と金属層の界面反応評価。 |
| グロー放電発光分析法 (GD-OES) | アルゴン放電によるスパッタリング発光を利用し、深さ方向の元素組成プロファイルを高速に取得する。 | めっき膜や多層薄膜の厚さと組成、酸化膜・窒化膜の膜厚ムラ、層間拡散評価。 |
無機分析技術は、主に「バルク組成」「薄膜元素分布」「結晶性」の3つの軸で用いられます。
例えば、ICP-MSはppbレベル以下の極微量金属不純物を定量できるため、超高純度シリコンウェーハや薬液管理に欠かせません。
一方、XRDは結晶構造を解析し、成膜条件と配向性の関係を明確化するのに適しています。
XRFやEPMAは、製品の非破壊・面分布分析や、製造ラインの品質モニタリングにも有効です。
材料開発や歩留り改善を目的とする場合、ICP-MSによる不純物分析とXRDの結晶構造解析を組み合わせることで、材料特性と成膜品質の相関を深く理解できます。￥
有機分析
半導体製造では、クリーンな材料環境が絶対条件です。フォトレジスト、封止剤、樹脂、潤滑油など、有機由来の材料や残留物は微量でもデバイス特性に大きく影響します。
特に、ガス発生による汚染（アウトガス）、加熱時の分解、界面に残る有機不純物などを正確に評価するために、有機分析技術が用いられます。
以下では、半導体分野で活用される主な有機分析手法の原理と具体的分析対象例をまとめました。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| フーリエ変換赤外分光法 (FT-IR) | 試料に赤外光を照射し、吸収スペクトルから化学結合や分子構造を解析する。非破壊で有機化合物の定性が可能。 | フォトレジスト残渣の検出、エポキシ封止剤の硬化反応解析、接着剤界面の官能基変化、樹脂材料中の加水分解生成物。 |
| ガスクロマトグラフ質量分析法 (GC-MS) | 揮発性化合物をクロマトグラフで分離し、質量分析で識別・定量する。アウトガスや微量有機汚染の解析に有効。 | 封止樹脂や接着剤からのアウトガス成分、洗浄溶剤残留物、有機塩素化合物の検出、プロセス室内の気相汚染モニタリング。 |
| 液体クロマトグラフ質量分析法 (LC-MS) | 非揮発性有機化合物を液体クロマトグラフで分離し、質量分析で構造情報を得る。添加剤や高分子成分の識別にも適用。 | ポリイミド材料の添加剤解析、フォトレジストの高分子構造確認、樹脂の分解生成物、残留界面活性剤。 |
| 熱分解ガスクロマトグラフィー (Py-GC/MS) | 試料を加熱分解し、生成ガスをGC-MSで分析。有機高分子の組成や分解挙動を評価できる。 | 樹脂封止材の熱分解反応解析、環境試料中の有機汚染物同定、プロセス由来ポリマー残渣の組成分析。 |
| 紫外可視分光法 (UV-Vis) | 試料からの光吸収特性を測定し、発色団や有機分子の濃度変化を評価する。 | 有機膜の光劣化評価、フォトレジストの露光均一性チェック、有機材料の光吸収特性解析。 |
| ラマン分光法 | レーザーを試料に照射し、散乱光の波長変化から分子構造や結晶性を非破壊で評価する。 | グラフェンや有機薄膜の結晶性確認、有機汚染層の構造分析、封止材の硬化モニタリング。 |
有機分析は、半導体材料の信頼性確保と汚染防止の要となる技術群です。
FT-IRは有機残渣の種類を迅速に特定できるため、プロセス異常検知や洗浄効果検証に広く使われます。
GC-MSやLC-MSは、有機物の分子構造・濃度を高感度に解析できるため、アウトガス評価や材料選定に欠かせません。
また、近年ではFT-IRやラマン分光法を搭載したインラインモニタリング装置も増えており、量産工程でのリアルタイム有機污染検知が可能になっています。
化学的・物理的評価を総合的に行うことで、半導体製造のクリーン工程をさらに高度化することができます。
機械物性
半導体デバイスでは、構造体が極めて微細でありながらも、熱膨張・応力・繰り返し負荷などの外的影響に常にさらされています。配線の断線、接合部の剥離、薄膜クラックなどの不良は、材料の機械的特性が起因することが多く、これらを定量的に把握することが信頼性向上の鍵となります。
機械物性の評価技術は、強度、弾性率、硬度、疲労寿命などを把握し、設計・製造プロセスの最適化に役立てるために用いられます。以下では、半導体製造における主要な機械物性評価手法を具体例とともにまとめました。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| ナノインデンテーション | 微小な圧子を試料表面に押し込み、変形量と荷重の関係から硬度および弾性率を評価する。 | 配線上ダイエレクトリック膜（低k材料）の硬度評価、Cu薄膜の機械的応力測定、保護膜や絶縁層の弾性率分析。 |
| 引張試験 | 試料を一定速度で引っ張り、破断時の応力・ひずみを測定することで強度と延性を評価する。 | バンプ接合部の引張強度、ワイヤーボンドの破断解析、Cu/Al配線材料の強度比較、パッケージ材料の機械的特性評価。 |
| 疲労試験 | 繰り返し応力を負荷し、ひび割れ発生や破断までのサイクルを評価して疲労寿命を求める。 | はんだ接合部の繰返し熱応力耐性、配線金属の応力マイグレーション特性、BGAパッケージの信頼性評価。 |
| スクラッチ試験 | 探針を一定荷重で試料表面に走査し、膜剥離や割れ挙動から密着性を評価する。 | 絶縁膜・パッシベーション層と下地の密着力、DLC膜や保護コーティングの耐摩耗性評価、封止材の付着評価。 |
| 摩耗試験 (Wear Test) | 摩擦条件下で試料表面の損耗量を測定し、耐摩耗性や表面強度を定量化する。 | MEMS可動部の耐摩耗性、封止樹脂表面の摩耗特性、摺動部品の寿命試験。 |
| 曲げ試験 (Three-Point Bending) | 試料中央を押し込むことで発生する応力と変形から、曲げ強度や破断靱性を評価する。 | セラミック基板の機械強度、パッケージ基板の剛性評価、シリコンチップの割れ強度試験。 |
機械物性評価は、材料設計から製造工程、信頼性保証に至るまで横断的に適用できる分析分野です。
ナノインデンテーションによる薄膜弾性率測定は、層間応力制御や成膜条件最適化のために重要であり、デバイス構造の微小領域特性を直接評価できます。
また、引張・疲労試験はパッケージや接合部の耐久性指標として使われ、FEA（有限要素解析）との組み合わせにより実設計へフィードバック可能です。
材料強度を定量化することは、製品信頼性を“見える化”する第一歩です。これにより、応力集中の低減設計や工程中クラック抑制といった実践的改善にもつながります。
熱特性
半導体デバイスでは、発熱・冷却・熱応力などの環境変化が常に発生します。これらに対する材料の熱的安定性や熱膨張特性を正確に理解することは、信頼性の高い設計・製造のために欠かせません。
熱分析技術は、融解・結晶化・分解・ガラス転移・熱膨張などの現象を定量的に測定し、材料の物理的・化学的変化を明らかにします。以下では、半導体製造で用いられる代表的な「熱特性」評価手法を具体例とともに紹介します。
| 分析方法 | 原理 | 主な分析対象物 |
|---|---|---|
| 示差走査熱量測定 (DSC) | 試料と基準物質の温度差を検出し、吸熱・発熱反応を定量的に測定することで相転移や熱反応を解析する。 | エポキシ封止材や接着剤の硬化反応、ポリイミド膜のガラス転移温度、低誘電材料の熱安定性、結晶化温度の評価。 |
| 熱重量分析 (TG、TGA) | 加熱中の試料の質量変化を記録し、熱分解・脱水・酸化などの反応を追跡する。 | 封止樹脂や有機膜の分解温度、CMPスラリー中揮発性成分、残留溶媒の揮発挙動、無機膜の酸化安定性評価。 |
| 熱機械分析 (TMA) | 加熱または冷却中に材料の寸法変化を測定し、熱膨張係数やガラス転移点を求める。 | シリコンウェーハと封止材の熱膨張差、モールドレジンの変形温度、パッケージ基板の熱応力解析、フィルムの熱収縮評価。 |
| 動的粘弾性測定 (DMA) | 周期的な応力を加えて温度変化に対する弾性率・損失係数を測定し、材料の粘弾性挙動を評価する。 | 封止樹脂や接着剤の硬化挙動解析、接合材料の耐熱クリープ評価、樹脂パッケージの温度依存特性評価。 |
| レーザーフラッシュ法 (LFA) | パルスレーザー照射により試料内部の温度上昇を計測し、熱拡散率および熱伝導率を求める。 | 放熱材料（TIM）の熱伝導率、金属膜・絶縁膜の熱拡散特性、チップとヒートスプレッダ間の熱抵抗解析。 |
これらの分析は、材料の熱安定性と構造変化を定量的に評価するために広く活用されています。
たとえば、DSCによる樹脂の硬化状態確認は、封止材やアンダーフィルの品質保証に必須です。また、TMAで熱膨張係数を測定することで、チップとパッケージ材料の膨張差を設計段階から最適化できます。
さらに、近年の3D実装技術や先端パッケージでは、熱伝導特性（LFA）と機械的応力（TMA/DMA）の総合解析が求められています。これにより、設計時に熱疲労寿命を予測し、材料選定を科学的に最適化することが可能になっています。
信頼性評価
半導体デバイスは、動作中に温度変化や湿度、電流ストレスなど多種多様な環境条件にさらされます。製品寿命を確実に保証するためには、これらのストレスに対する耐久性を科学的に評価する「信頼性評価試験」が不可欠です。
信頼性試験は、実際の使用環境を模擬して加速試験（Accelerated Test）を行い、時間経過に伴う劣化や故障メカニズムを解析します。以下では、半導体分野で広く用いられる主要な信頼性評価手法を紹介します。
| 試験方法 | 原理・概要 | 主な評価対象 |
|---|---|---|
| 高温動作寿命試験 (HTOL: High Temperature Operating Life) | 高温環境下で動作電圧を印加し、一定時間の連続動作後に特性劣化や故障発生を評価する。 | ロジックデバイスやメモリセルの長期信頼性、トランジスタの劣化挙動、ゲート酸化膜や金属配線の電気的安定性。 |
| 温度サイクル試験 (TCT) | 高温・低温環境を繰り返し与え、熱膨張差による応力やクラック発生を模擬して評価する。 | BGAやQFNパッケージの接合部、ワイヤーボンド、はんだボールのクラック、チップ-基板界面の剥離挙動。 |
| 高温高湿バイアス試験 (THB) | 高温高湿条件下で電圧を印加し、イオンマイグレーションや絶縁劣化など湿度起因の劣化を調べる。 | 絶縁膜・配線間リーク電流評価、パッケージ封止材の吸湿性・耐湿特性、樹脂クラックや金属腐食の検出。 |
| バイアス温度ストレス試験 (BT、NBTI/PBTI) | 一定温度・電圧下でトランジスタにバイアスを印加して閾値電圧変動やキャリア捕獲現象を解析する。 | MOSFETの酸化膜信頼性、閾値シフト、ゲートリーク特性、FinFET・GAA構造の劣化解析。 |
| パワーサイクル試験 (Power Cycling) | 電源のオン／オフを繰り返し、自己発熱による熱応力を評価する。パワーデバイスの信頼性確認に用いられる。 | SiC・GaNパワーデバイスのボンディングワイヤ、メタルインタコネクトの劣化、モジュール接合疲労。 |
| 高加速寿命試験 (HAST: Highly Accelerated Stress Test) | 高温・高湿・高圧環境下に試料を一定時間保持し、封止や絶縁系の早期劣化を評価する。 | パッケージ封止材、樹脂モールド部、リード部品の腐食や水分侵入、樹脂界面剥離の促進評価。 |
| 温度保存試験 (High / Low Storage Test) | 長時間の高温または低温環境でデバイスを静置し、材料や接合界面の熱安定性を確認する。 | はんだボールや金属配線の拡散、パッケージ材料の熱劣化、封止樹脂中のガス発生挙動。 |
これらの信頼性試験により、デバイスの潜在的な弱点や長期的な劣化メカニズムをモデル化できます。
例えば、HTOLによりMOSトランジスタの電子移動度低下を評価し、設計マージンを最適化することができます。温度サイクル試験ではパッケージ剥離やボイド発生を検出し、材料選定や実装条件の改善に生かされます。
最近では、AIによる劣化進行の予測解析や、非破壊モニタリング技術（赤外線サーモグラフィ・電界発光解析など）との組み合わせによるリアルタイム信頼性評価も発展しています。これにより、単なる耐久試験から、予測型信頼性管理（Predictive Reliability Management）へと発展が進んでいます。
まとめ
半導体製造と研究開発を支える分析評価技術は、単に「測定」するための道具ではなく、材料・構造・信頼性を科学的に理解し、最適化するための基盤です。
TEMやSEMによる形態観察から始まり、XPSやSIMSによる表面分析、ICP-MSやXRDによる無機組成評価、FT-IRやGC-MSを用いた有機分析、そして機械物性・熱特性・信頼性試験に至るまで、各技術はそれぞれの視点からデバイス品質を解き明かします。
これらを総合的に活用することで、半導体製造の高度化が進み、微細構造の安定化、材料劣化の抑制、歩留りの改善などに直接貢献します。
また、分析技術の深化はAI・シミュレーション・予測モデルとの連携を通じて、「設計段階で信頼性を確保する時代」への移行を支えています。
今後も半導体技術の進展に伴い、分析評価法はより高感度・非破壊・リアルタイムへと進化し続けるでしょう。
本記事が、半導体材料・製造・評価技術の理解を深め、現場の課題解決や教育・研究の一助となれば幸いです。
