はじめに：なぜ装置構成を理解する必要があるのか
半導体製造装置は、スマホやAIチップを生み出す「工場の中の工場」と呼ばれるほど複雑です。このセクションでは、装置の多様性と構成理解の重要性を説明します。
半導体製造装置の複雑さの理由
半導体製造装置は、1台でナノメートル単位の精密加工を行うため、数千点の部品で構成されます。例えば、同じ「成膜装置」でもCVDやALDで部品構成が変わり、露光装置とエッチング装置では全く異なる機能部品が必要です。この複雑さは、クリーンルーム内での24時間稼働と、1秒の停止が数億円の損失を生む高信頼性要件から生まれています。装置を「全体像」ではなく「構成要素」に分解して理解しないと、性能比較や故障診断が難しくなります。
この記事でわかること
この記事では、半導体製造装置を7つの基本要素に分類し、それぞれの役割を明確にします。さらに、成膜・露光・エッチングなどの主要工程ごとに構成の違いを整理し、現場で使える比較のコツをお伝えします。読み終わる頃には、装置カタログを見ても「どこが性能差を生むか」が一目でわかるようになります。初心者の方は全体像を、中級者以上の方は実務応用を重視した内容です。また、High-NA EUV露光装置やAI予知保全・デジタルツインなど2025〜2026年の最新動向も取り上げます。

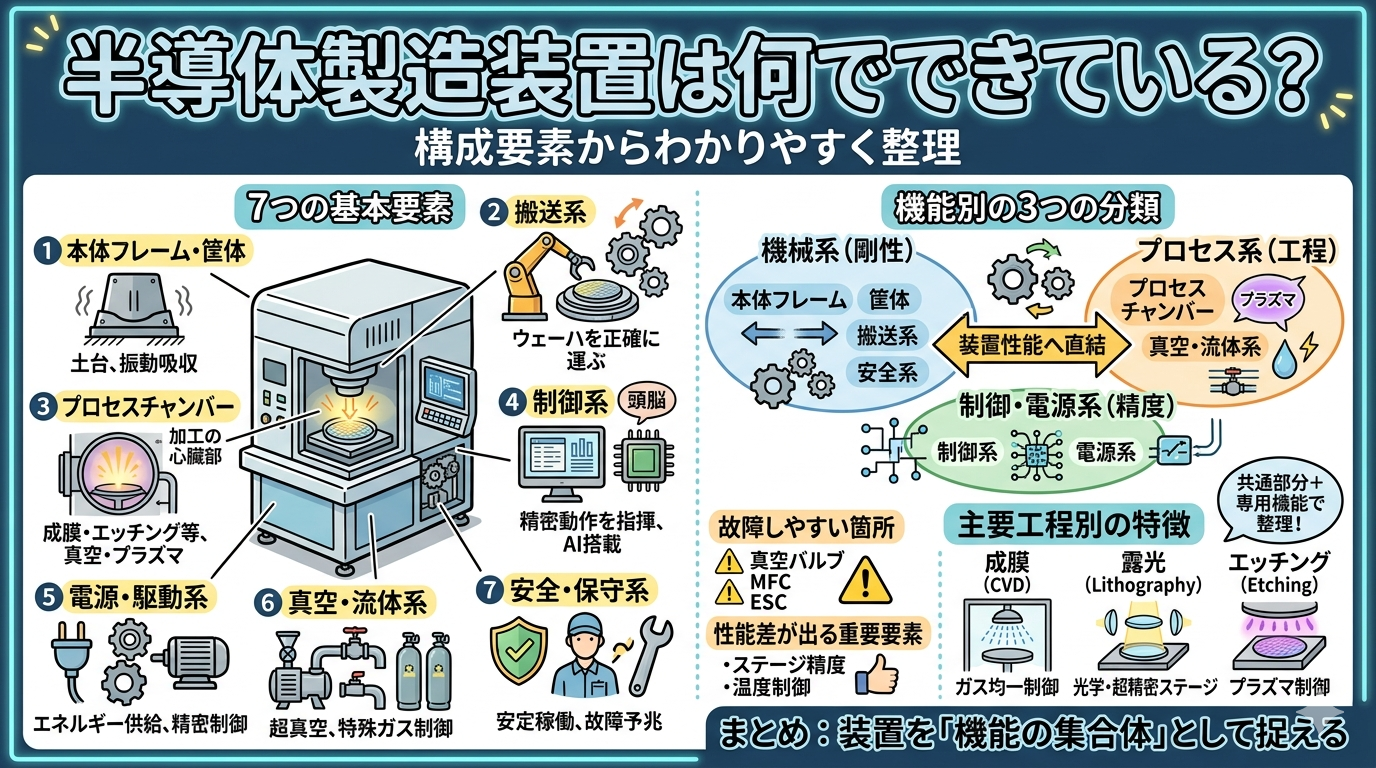

半導体製造装置を構成する7つの基本要素
半導体製造装置は、一見すると複雑に見えますが、7つの基本要素に分解すると理解しやすくなります。各要素は装置の安定稼働と高精度加工を支える重要な役割を担っています。
① 本体フレーム・筐体：装置の土台
本体フレームと筐体は、装置全体の骨格であり、数トンもの重量を支えます。半導体製造ではナノレベルの精度が求められるため、振動吸収材や高剛性素材（鋳鉄や花崗岩）が使用され、クリーンルーム内での微細振動も完全に排除します。筐体は防塵・防振設計で内部環境を維持し、装置の寿命を決定づける基盤です。
② 搬送系：ウェーハを正確に運ぶ仕組み
ウェーハ搬送系は、ロボットアーム、ステージ、リフト、EFEM（Equipment Front End Module）で構成され、300mmウェーハを1μm以下の精度で運びます。クリーン環境下での非接触搬送や自動アライメント機能が特徴で、1台の装置内で数十回の搬送を繰り返します。この系の信頼性が装置全体のスループットを左右します。
EFEMについては後述の「EFEMの最新動向」セクションで詳しく触れます。
③ プロセスチャンバー：加工の心臓部
プロセスチャンバーは、成膜・エッチング・洗浄などの実際の加工が行われる密閉空間です。真空環境や高温・高圧を維持し、工程ごとにプラズマ発生器やガスシャワーなどの専用部品を内蔵します。チャンバー内壁の耐腐食コーティングが長寿命化に不可欠で、ここでの反応効率がチップ性能に直結します。
④ 制御系：精密動作を司る頭脳
制御系はPLC、モーションコントローラ、センサー類、専用ソフトウェアで構成され、全ての動作をナノ秒単位で同期させます。リアルタイムOSを基盤に、数千のパラメータを監視・調整し、レシピ管理も担います。2025年時点では、主要ファブの70%超でAIを活用した予知保全（PDM）が導入済みとされており（Congruence Market Insights）、計画外ダウンタイムの40〜70%削減やMTBFの30〜50%向上といった効果が報告されています（ICT-Strypes, 2026）。AI予知保全はすでに現場の標準的な機能として定着しつつあります。
⑤ 電源・駆動系：エネルギーの供給源
電源・駆動系は、高周波電源、ヒーター、静電チャック用電源、サーボモータで構成されます。プラズマ生成に必要な13.56MHzの高周波電力や、400℃以上の精密温度制御を担い、ノイズ対策が重要です。電力の安定供給が加工均一性を決定し、一瞬の変動が歩留まり低下を招きます。
⑥ 真空・流体系：クリーン環境を維持
真空ポンプ群（ターボ、ドライ、クライオ）、質量フローコントローラ（MFC）、バルブ・配管で構成され、10⁻⁷Paの超高真空や特殊ガスの精密流量制御を実現します。薬液・超純水系も含め、腐食性ガス対応の特殊素材が使用されます。この系が清浄度と反応安定性を支えます。真空・流体系の最新動向については後述のセクションでも取り上げます。
⑦ 安全・保守系：安定稼働を支える
インターロック、安全カバー、排気ダクト、自動診断機能を備え、24時間稼働を支えます。PM（予防保守）用アクセスポイントやリモートメンテナンス機能を備え、ダウンタイムを最小化します。最新装置ではIoTによるリアルタイム健康診断が可能で、故障予兆を事前に検知します。
半導体製造装置の各構成要素の具体的な役割と重要性
前述の7つの基本要素を、機能別に「機械系」「プロセス系」「制御・電源系」の3つに分類すると、より実践的な理解が深まります。それぞれの役割と、装置性能にどう影響するかを具体的に見ていきます。
機械系：剛性と振動対策が性能を決める
機械系は本体フレーム、筐体、搬送系、安全・保守系を含み、装置の物理的安定性を担います。高剛性フレームはナノレベルの位置決め精度を支え、振動吸収材（例：空気バネやダンパー）でクリーンルーム外の足音や空調振動を10⁻⁹G以下に抑制します。搬送ロボットの繰り返し精度が1μm未満でないと歩留まりが低下するため、この系の設計が装置の信頼性を決定づけます。メーカーの機械技術力がここに表れます。
プロセス系：工程ごとに全く異なる仕様
プロセス系はプロセスチャンバーと真空・流体系で、成膜なら反応ガス制御、エッチングならプラズマ電極、洗浄なら薬液循環系といった工程特化仕様が特徴です。例えばCVD装置ではシャワー板の穴径均一性が膜厚精度を、露光装置ではチャンバー内の気流制御がパターン歪みを左右します。腐食耐性コーティングや耐熱素材の選択が寿命を延ばし、工程ごとの専用設計が装置の専門性を生み出します。
制御・電源系：ナノレベルの精度を支える
制御・電源系は制御系と電源・駆動系で、数千のパラメータをリアルタイム同期させます。高周波電源の安定度がプラズマ密度を、サーボモータのトルク制御がステージ速度を決定し、フィードバックループで0.1nmレベルの位置補正を実現します。AI予知保全の普及によって計画外ダウンタイムの大幅な削減が報告されており（40〜70%削減が目安とされています）、電力ノイズ対策が加工均一性を保ちます。この系の洗練度が装置の歩留まりと生産性に直結します。
さらに、TSMCはNVIDIA Omniverseプラットフォーム上でファブ全体をデジタルツイン（FabTwin）として再現し、新設備・新プロセスの事前検証に活用しているとされています（SEMIワークショップレポート）。AIとデジタルツインの統合は制御・保守系の新しい潮流として現実化しており、SEMIも「プロセス・装置・ファブの3層モデルからなるAI支援製造」を開発目標として掲げています。
主要工程別に見る装置構成の違い
半導体製造装置は工程ごとに特化した構成を持ちます。ここでは主要5工程の装置を取り上げ、共通要素に加わる専用機能を比較しながら解説します。これにより、装置選定や保守の視点が明確になります。
成膜装置（CVD）の構成要素
CVD（Chemical Vapor Deposition）装置は薄膜を均一に形成するため、プロセスチャンバーにガスシャワー板、加熱ヒーター（400〜900℃）、排気トラップを内蔵します。真空・流体系ではマスフローコントローラ（MFC）で前駆体ガス（SiH₄、TEOSなど）をppb単位で制御し、チャンバー内壁はAl₂O₃コーティングで腐食防止します。搬送系は回転ステージ付きで膜厚ムラを±1%以内に抑えます。この構成が、高品質絶縁膜・導電膜形成の鍵です。なお、CVD・ALDプロセスで使用されるガスや薬液の詳細は材料カテゴリの記事をご参照ください。
露光装置の光学・ステージシステム
露光装置は光学系とウェーハステージ・マスクステージが特徴的な構成要素です。現在は光源・光学系の世代によって装置構成が大きく異なります。
従来EUV（NXEシリーズ、NA=0.33）：ArFエキシマレーザーを光源とするArF液浸装置に加え、EUV（極端紫外線）光源を用いたNXEシリーズが量産で広く使われています。投影レンズ・マスクステージ・超精密ウェーハステージを組み合わせ、露光フィールドは26×33mm²です。チャンバー内は不活性ガス置換でレンズ汚染を防止し、レーザー干渉計でリアルタイム位置補正を行います。
High-NA EUV（EXEシリーズ、NA=0.55）：2025年Q2にASMLが High-NA EUV装置「EXE:5200B」の第1号機をIntelに出荷したと報じられています（TrendForce, 2025-07-17）。High-NA化によって光学系はアナモルフィック構造（縦横で異なる縮小率：4x×8xとされる）となり、露光フィールドが従来の約半分（26×16.5mm²）に縮小するなどの装置構成上の実質的な変化が生じています（Tom’s Hardware, 2025-12-17）。Intel・Samsung・SK hynix・imecが2025〜2026年にかけて導入を進めており、2026年Q4にはimecでの本格資格認定が予定されているとされます。2027〜2028年の本格的な量産活用が見込まれており、従来EUVとHigh-NA EUVの2世代が現実的に並存している状況です。
エッチング装置のプラズマ制御
エッチング装置（RIE/ICP）はプロセスチャンバーに上部電極（シャワー）、下部静電チャック（ESC）、高周波電源（13.56MHz/2MHz）を配置し、プラズマ密度を10¹¹/cm³で制御します。真空系は差動排気で反応生成物を即時除去し、ガス系はCF₄/SF₆等の腐食性ガスに対応します。温度制御が側壁エッチング率を左右し、ESCのチャック力がウェーハ固定精度を決定します。
イオン注入装置の加速・ビーム制御
イオン注入装置はイオン源、質量分離磁石、加速カラム（200keV以上）、ビームスキャナで構成され、ドーパント（B、P、As）を10¹³〜10¹⁶ atoms/cm²で注入します。真空系は10⁻⁷Paを維持し、制御系はビーム電流・角度をリアルタイムフィードバックします。電源系は高電圧（100kV）の安定化が必須で、注入深度ムラ±1%がトランジスタ性能に直結します。
洗浄装置の薬液・超純水系
洗浄装置（シングルウェーハ/バッチ）は薬液循環系（SC-1、DHFなど）、超純水（18MΩ・cm）供給、乾燥機構を備えます。搬送系は高速スピン機構、プロセスチャンバーは耐薬液ライニングを採用します。流体系の流量・温度精度（±0.1℃）が粒子除去率を決定し、乾燥ムラ防止が次工程の欠陥を防ぎます。洗浄に使用する薬液・超純水の詳細については材料カテゴリの記事をご参照ください。
EFEMの最新動向：モジュール化と300mm主流化
搬送系の構成要素として前述したEFEM（Equipment Front End Module）は、近年設計思想が大きく変化しています。市場調査によれば、2024年時点で300mmウェーハ向けEFEMが市場の約48%を占めて主流となっているとされます（DataIntelo, 2026）。
最新の設計トレンドとして、ロボットアーム・ロードポート・コントローラをそれぞれ独立してアップグレードできるモジュラーアーキテクチャへの移行が進んでいるとされます。これにより、装置全体を入れ替えることなく個別コンポーネントの更新が可能となり、ファブの柔軟性向上やコスト削減に貢献します。主要メーカーとしてはROZRE（市場シェア約35%とされる）、Brooks Automation、Nidec（Genmark Automation）などが挙げられています（同上）。
真空・流体系の最新動向：3D化プロセスへの対応
真空・流体系においても、プロセスの3D化・微細化に対応した新世代製品が登場しています。エバラ製作所は2025年12月のSEMICON Japan 2025にて、新型ドライ真空ポンプ「EV-Hモデル」と排ガス処理装置「ELF」を発表し、2026年からの量産・順次リリースを予定しているとのことです（エバラ製作所公式, 2025-12-17）。
ALD・CVDなどの3D化・微細化プロセスでは大ガス流量や副生成物の多発が課題となりますが、EV-Hモデルはこうした環境でも安定稼働できる設計を採用しているとされます。真空ポンプは装置の真空・流体系を支える基幹部品であり、プロセスの世代変化に合わせた継続的な進化が求められる領域です。
アドバンストパッケージング向け装置の台頭
従来の半導体製造装置の議論はウェーハ前工程（FEOL/BEOL）が中心でしたが、AI向けHBM（High Bandwidth Memory）や3D積層チップの普及を背景に、後工程（パッケージング）向け装置が急速に重要性を増しています。
Applied Materialsは2026年6月、AI向けHBMおよび3D積層チップに対応した新装置群を発表しました（GlobeNewswire, 2026-06-25）。発表された装置には、エピタキシャル成膜装置「Centura Prime Epi」、CMP装置「Opta」、電気化学堆積装置「Nokota VMax 2」などが含まれます。同社はアドバンストパッケージング向け売上を2026年に50%超増の20億ドル超に見込んでいるとされており、この領域が装置市場全体の構造変化を牽引していることがわかります。
アドバンストパッケージング向け装置は、前工程装置と同様にプロセスチャンバー・搬送系・制御系の基本構成を持ちつつ、積層・接合・研磨といった工程に特化した機能部品を備える点が特徴です。今後の装置理解においてこの分野への目配りが不可欠になっています。
装置比較のコツ：共通部と専用部で整理する
装置を比較する際は、「どの部品が共通か」「何が工程専用か」で整理すると、カタログスペックから性能差が明確になります。この分類でメーカーの強みも見極められます。
どんな装置にも共通する5要素
成膜・露光・エッチング問わず共通なのは、本体フレーム、搬送系、制御系、電源・駆動系、安全・保守系です。これらは装置の基礎信頼性を担い、共通仕様化でコスト削減が図られます。例えば搬送精度や制御ソフト互換性はファブ全体の標準化に直結し、装置入れ替え時の移行コストを抑えます。
工程ごとに異なる専用機能
成膜ならガスシャワー・加熱源、露光なら光学系・レーザー（従来EUVかHigh-NA EUVかでも大きく異なります）、プラズマエッチングなら高周波電極・ESC、イオン注入なら加速管・質量分離器といった専用機能が性能差を生みます。これらは工程特化設計のため、メーカーの専門領域が色濃く反映され、歩留まりやスループットに直結します。
メーカーの技術力が見えるポイント
真空系のMFC精度、制御系のAI予知保全機能、機械系の振動抑制度が技術力を示します。東京エレクトロンやASMLは制御・真空・光学系で、SCREENは洗浄流体系で優位性を発揮しています。共通部での洗練度が長期安定性を、専用部での革新性が先端プロセス対応力を決定します。
現場で押さえるべき構成要素のポイント
実務では故障予測、性能最適化、保守効率化が求められます。構成要素ごとの弱点と強化点を押さえましょう。
故障しやすい部品とその理由
真空バルブ・MFC・ESCが故障頻度が高く、腐食性ガスやプラズマ劣化が原因です。ガスシャワー板の詰まりや高周波電源のノイズ蓄積も頻発し、PMサイクル短縮で予防することが必須です。搬送ロボットのエンコーダ汚染もクリーン度低下で急増します。
性能差が出る重要な要素
ステージ繰り返し精度（±1nm）、プラズマ密度均一性（±5%）、ガス流量精度（±0.1sccm）が歩留まりを左右します。振動対策と温度制御の精度が特に重要で、0.1%の差が数%の欠陥率変動を生みます。
保守・運用で注意すべき箇所
チャンバー内壁コーティングの剥離確認、ESCピンの摩耗チェック、真空ポンプオイル汚染監視が必須です。リモート診断活用とPMスケジュール最適化でダウンタイムを最小化し、スペア部品在庫は高頻度故障品に集中させることが有効です。AI予知保全が現場標準となった今、IoTセンサーデータの継続的な監視体制を整えることも重要なポイントです。
まとめ：装置を「機能の集合体」として捉える
半導体製造装置を構成要素に分解して理解すれば、複雑な装置も「共通基盤＋工程専用機能」のシンプルな構造が見えてきます。2025〜2026年にかけては、High-NA EUV露光装置の登場による光学系の世代交代、AI予知保全・デジタルツインの現場定着、アドバンストパッケージング向け装置の急拡大など、装置構成に関わる変化が相次いでいます。この視点で性能比較・選定・保守を行うことで、実務力が格段に向上します。
