エッチングチャンバー内壁部材〜プラズマ耐性材料の選び方
半導体製造プロセスにおいて、エッチング装置のチャンバー内壁部材は、製品品質と装置稼働率を左右する極めて重要なコンポーネントです。プラズマエッチング工程では、ハロゲン系ガス（フッ素・塩素系）による強腐食環境と高エネルギープラズマに常時さらされるため、内壁材料にはきわめて高いプラズマ耐性・耐食性・パーティクル低減性が求められます。本記事では、チャンバー内壁部材に使用される主要材料の特性・種類から、半導体製造装置への具体的な応用、主要メーカー、そして設計・保全エンジニアが押さえておくべき選定ポイントまでを体系的に解説します。装置ライフサイクルコスト（LCC）の最適化と歩留まり向上を目指すエンジニアの方に、ぜひ参考にしていただければ幸いです。

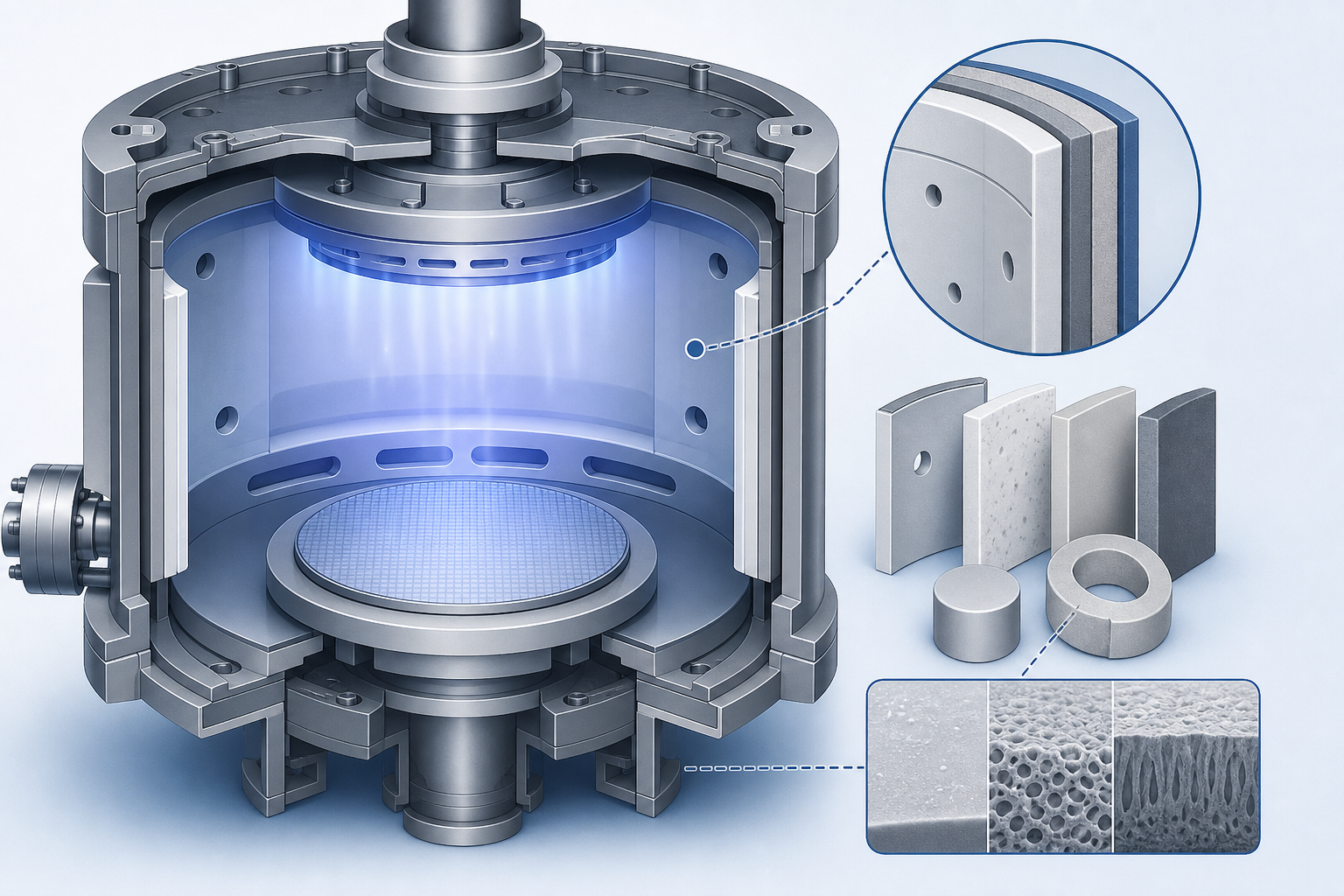

エッチングチャンバー内壁部材の仕組みと主要材料の種類
プラズマエッチング装置のチャンバー内壁は、反応性プラズマとウェーハプロセスガスが直接接触する環境に置かれます。内壁部材の主な役割は、①プラズマによるスパッタリング（物理的侵食）への耐性確保、②腐食性ガスによる化学的侵食の抑制、③パーティクル（微粒子）発生の最小化、④チャンバー内のプラズマ均一性維持、の4点に集約されます。これらの要件を満たすために、現在の装置設計では主に以下の材料群が採用されています。
アルミナ（Al₂O₃）系セラミックス
アルミナはプラズマ耐性材料として最も広く使用される材料の一つです。高純度アルミナ（純度99.5%以上）は、フッ素系プラズマに対する耐食性と機械的強度のバランスに優れており、チャンバーライナーやシールドリング、フォーカスリングなど多岐にわたる部品に用いられます。ただし、塩素系プラズマ環境では表面が侵食されやすく、使用条件によってはパーティクル発生リスクが高まるため注意が必要です。
イットリア（Y₂O₃）系材料・YAG
イットリア（酸化イットリウム）は、フッ素プラズマに対して優れた耐食性を発揮することで知られており、近年のエッチングチャンバー内壁材料として急速に採用が拡大しています。特にYAG（イットリウム・アルミニウム・ガーネット）やイットリア溶射コーティングは、アルミナと比較してエロージョンレートが低く、パーティクル発生を大幅に抑制できます。先端ロジック・メモリデバイスの微細化が進む現在、イットリア系材料の重要性はさらに増しています。
石英（SiO₂）
石英は化学的純度の高さと加工性に優れ、チャンバーウィンドウや一部のライナー部品に使用されます。フッ素系エッチングガス（CF₄・CHF₃・C₄F₈など）に対しては消耗が比較的速いため、交換頻度の管理が重要です。特にドライクリーニング工程（NF₃プラズマクリーニング）では石英の消耗が顕著となるため、保全スケジュールの策定に注意が必要です。
シリコンカーバイド（SiC）・窒化シリコン（Si₃N₄）
SiCは高い硬度と熱伝導性、プラズマ耐食性を兼ね備えた先進セラミックスです。フォーカスリングやエッジリングなど、高エネルギープラズマに直接さらされる部品に採用されます。一方、窒化シリコンは耐熱衝撃性に優れており、急激な温度変動が生じるプロセス環境での使用に向いています。セラミック加工部品（アルミナ・SiC・窒化アルミ）〜耐熱・耐食・絶縁用途別選び方も参考に、用途ごとの材料特性を詳細に確認することをお勧めします。
アルマイト処理アルミニウム・陽極酸化膜
チャンバー本体にはアルミニウム合金（6061-T6など）が多用されますが、内壁面には硬質アルマイト（陽極酸化）処理が施されます。アルマイト処理により表面に緻密なAl₂O₃層が形成され、耐食性・耐摩耗性が向上します。さらに、YFC（イットリア溶射コーティング）や封孔処理（シーリング）との組み合わせにより、プラズマ耐性を大幅に高めることが可能です。半導体製造装置の金属加工部品〜アルミ・SUS・チタンの使い分けと表面処理では、チャンバー本体金属部品の詳細な表面処理技術について解説していますので、あわせて参照してください。
半導体製造装置におけるチャンバー内壁部材の応用と役割
プラズマエッチング装置のチャンバーを構成する内壁部材は、機能・設置位置によって多様な種類が存在します。それぞれの部品が果たす役割を正確に理解することが、適切な材料選定と保全計画の基礎となります。
チャンバーライナー
チャンバーライナーはチャンバー本体の内壁を保護する筒状の部品で、プラズマによるスパッタリングや腐食性ガスから本体アルミ壁を守る役割を担います。消耗品として定期的に交換されるため、コスト・交換頻度・パーティクル発生量のバランスが選定のポイントとなります。高純度アルミナやイットリアコーティングアルミニウムが主流です。
フォーカスリング・エッジリング
フォーカスリング（エッジリング）はウェーハ周辺に配置され、プラズマの均一性とエッチングレートの面内均一性を制御する重要部品です。ウェーハと同一または類似材料（シリコン・SiC・石英）が使用されることが多く、消耗が速いため高頻度での交換管理が求められます。近年の先端EUVプロセスや高アスペクト比エッチングでは、フォーカスリングの状態管理が歩留まりに直結することが確認されています。
シールドリング・アッパーエレクトロード
シールドリングはチャンバー内でプラズマの拡散を制御し、プロセスガスの流れを整える役割を持ちます。高純度アルミナや石英が用いられ、プラズマへの暴露量に応じた消耗管理が必要です。アッパーエレクトロード（上部電極）は、シャワーヘッド構造でガスを均一供給する機能を持ち、シリコンや石英が主要材料として使用されます。
ESC（静電チャック）周辺部材
静電チャック（ESC）周辺に配置される部材は、ウェーハの温度均一性とプラズマ環境への耐性が求められます。窒化アルミニウム（AlN）系セラミックスは熱伝導性と絶縁性を兼ね備えており、ESCのベース材料として広く採用されています。
エッチングチャンバー内壁部材の主要メーカー
チャンバー内壁部材の供給は、グローバルに数社の主要メーカーが市場をリードしています。設計・調達において信頼性の高いサプライヤー選定は、装置の安定稼働と品質管理に直結します。
京セラ株式会社（Kyocera）
日本を代表するファインセラミックスメーカーであり、高純度アルミナ・イットリア・窒化アルミなど幅広いプラズマ耐性部品を供給しています。独自の材料設計と焼結技術により、高い寸法精度と低パーティクル特性を実現しています。
東ソー株式会社（Tosoh）
高純度イットリア素材および溶射コーティング材料のトップサプライヤーです。特にYFC（イットリア溶射膜）の材料供給において世界シェアが高く、先端エッチング装置への採用実績が豊富です。
信越化学工業株式会社（Shin-Etsu Chemical）
高純度石英部品のリーディングサプライヤーとして、チャンバーウィンドウ・ライナー・シャワーヘッドなどを供給しています。高純度合成石英（OH基含有量のコントロール）技術において世界トップクラスの競争力を持ちます。
コヴァレント・マテリアル株式会社（Coorstek / CoorsTek Advanced Ceramics）
米国CoorsTekの日本法人を中心に、SiC・アルミナ・窒化シリコンなどの高機能セラミックス部品をグローバルに供給しています。大口径ウェーハ対応のフォーカスリングやライナーで高い実績を持ちます。
Saint-Gobain（サンゴバン）
フランスの世界的なマテリアルカンパニーであり、SiCや高純度アルミナ、イットリア系部品の製造・加工において国際的に高い評価を受けています。カスタム形状への対応力も高く、装置メーカーとの協業実績が豊富です。
エッチングチャンバー内壁部材の選定ポイント
適切なチャンバー内壁材料を選定するためには、プロセス条件・装置仕様・コスト・サプライチェーンの観点を総合的に評価する必要があります。以下に設計・保全エンジニアが実務で重視すべき選定ポイントを整理します。
①プロセスガスの種類とプラズマ条件
使用するエッチングガスの種類（フッ素系・塩素系・臭素系）とプラズマパワー密度・圧力・温度条件を最初に明確にします。フッ素系（CF₄・SF₆・NF₃など）には高純度アルミナ・イットリア系が有効であり、塩素系（Cl₂・BCl₃）にはSiC・石英・アルミナの使い分けが求められます。臭素系（HBr）環境では石英やシリコンが比較的安定しています。
②エロージョンレートとパーティクル発生特性
材料ごとのエロージョンレート（侵食速度）データをプロセス条件下で比較評価することが重要です。エロージョンレートが低い材料ほど消耗が遅く部品寿命が延びますが、侵食面の粒子脱落性（パーティクル発生量）も同時に評価しなければなりません。一般にイットリア系材料はアルミナよりエロージョンレートが低く、パーティクル発生も少ないことが多くの研究で示されています。
③純度と不純物管理
チャンバー内壁材料から溶出・脱離する不純物は、ウェーハへの汚染（メタルコンタミネーション）や膜質不良の原因となります。材料の純度規格（例：アルミナ99.7%以上）と不純物元素（Na・Fe・Caなど）の含有量を仕様書で確認し、サプライヤーからのロット証明書（CoA）で管理することが重要です。
④熱膨張係数のマッチングと熱サイクル耐性
チャンバー本体（アルミニウム合金）と内壁部材（セラミックス）の熱膨張係数（CTE）差が大きい場合、繰り返しの熱サイクルにより剥離・クラック・パーティクル発生が生じます。コーティング系部材ではアンダーコート層の設計とCTEのグラデーション設計が採用されることがあります。部品の固定方法（機械的クランプ・接着・嵌合）の設計においても、熱応力を考慮した余裕代の設定が必要です。
⑤部品形状・加工精度と表面粗さ
セラミックス部品の場合、焼結後の寸法精度は金属部品より劣るため、研削・研磨工程による仕上げ精度の確保が重要です。表面粗さ（Ra）が大きいとプラズマによる局所的侵食が促進されパーティクルが増加するため、用途に応じた表面粗さの規格（Ra 0.4μm以下など）を明示した調達仕様書の作成をお勧めします。
⑥コストと交換ライフサイクルの最適化
初期調達コストだけでなく、部品寿命（交換インターバル）・交換作業工数・廃棄コストを含めたライフサイクルコスト（LCC）で評価することが本質的な選定基準となります。高価なイットリア部品でも寿命が2倍になれば、LCCベースでアルミナより有利になるケースは少なくありません。装置のPM（予防保全）サイクルと部品寿命を整合させる設計思想が装置稼働率の向上につながります。
よくある質問（FAQ）
- Q1. フッ素系エッチングと塩素系エッチングで、チャンバー内壁材料を変える必要はありますか？
- はい、変える必要があります。フッ素系プラズマ（CF₄・SF₆など）にはイットリア・高純度アルミナが高い耐性を示しますが、塩素系プラズマ（Cl₂・BCl₃など）では石英・シリコン・SiCが比較的安定しています。アルミナは塩化アルミニウムを生成しやすく侵食が進む場合があるため、プロセスガスに応じた材料選定が歩留まりと部品寿命に直結します。装置の用途が決まったら、材料メーカーの耐食性データと実機エロージョンデータを必ず確認してください。
- Q2. イットリア溶射コーティング（YFC）とバルクイットリア部品の違いは何ですか？
- YFC（溶射コーティング）はアルミニウムや金属基材の表面にイットリア膜（50〜200μm程度）を形成したものです。低コストで既存部品への適用が容易な反面、気孔率・密着強度・膜厚均一性が溶射条件に依存します。一方、バルクイットリア（焼結体）は均質で高密度な組織を持ち、耐プラズマ特性と寿命に優れますが加工コストが高くなります。先端デバイスの製造ラインではバルク材の採用が増加しています。
- Q3. フォーカスリングの交換タイミングはどのように判断しますか？
- フォーカスリングの交換基準は、①消耗量（厚み減少量）の測定値が設定閾値を超えた場合、②ウェーハエッジのエッチングレート・CD（線幅）均一性が規格外れとなった場合、③パーティクルカウントが増加傾向を示した場合の3点が一般的な判断指標です。近年はインシトゥモニタリング（OES・レーザー変位計）によるリアルタイム消耗量計測も導入されており、予防保全の精度向上に貢献しています。
- Q4. アルマイト処理チャンバー内壁のメンテナンス（クリーニング）で注意すべきことは？
- アルマイト処理されたチャンバー内壁のウェットクリーニングでは、強アルカリ（KOH・NaOHなど）や強酸（HF含有液）の使用を避けることが重要です。これらはアルマイト皮膜を溶解・損傷させ、ベースアルミニウムの露出からパーティクル汚染や腐食を招きます。一般にDI水・IPA・弱酸性クリーナーが推奨されます。クリーニング後の乾燥・ベーキングプロセスも皮膜の安定性維持に重要です。
- Q5. チャンバー内壁部材のパーティクル発生を最小化するための設計上のポイントは？
- パーティクル発生を最小化するには、①材料の高純度・高密度化（気孔率最小化）、②表面粗さの最適化（Ra値規格化）、③部品間のクリアランス設計（デブリトラップ排除）、④熱膨張差を考慮した機械的固定設計、⑤シャープエッジの排除（面取り・R加工）の5点が設計上の基本原則です。また、新規部品の初回使用前にはコンディショニング（プリシーズニング）工程を設けることで、初期パーティクルピークを抑制できます。
まとめ
エッチングチャンバー内壁部材のプラズマ耐性材料選定は、半導体製造プロセスの品質・歩留まり・装置稼働率に直結する重要な技術判断です。本記事で解説したように、材料の選定にはプロセスガス種類・プラズマ条件・エロージョンレート・パーティクル特性・純度管理・熱サイクル耐性・LCCの多面的な評価が必要です。
アルミナからイットリア系材料・SiC・石英まで、各材料はそれぞれ得意なプロセス環境と課題を持っており、「万能な材料」は存在しません。設計段階では装置仕様とプロセス要件を詳細に整理し、材料メーカーの技術データと実機評価データを組み合わせた科学的な選定プロセスを構築することが、長期的な装置性能の安定維持につながります。
保全エンジニアの観点からは、部品の消耗状態の定量的モニタリングと予防保全サイクルへの織り込み、そしてLCCを意識したサプライヤー選定が実務上の重要課題です。先端プロセスの微細化・高アスペクト比化が進む中で、チャンバー内壁部材への要求はさらに高まっていくことが予想されます。最新の材料技術とメーカー情報を継続的にキャッチアップし、装置設計と保全戦略に反映させていただければ幸いです。
